含硼聚乙烯板（多为超高分子量 UHMWPE + 碳化硼 B₄C）核心是中子屏蔽 + 结构耐用，选购必须抓硼含量 / 硼 10 占比、基材、均匀性、厚度、检测、工艺、安装七大要点，缺一不可。

一、核心屏蔽参数（最关键）

1. 硼含量（B₄C 添加量）

• 5%–10%：低剂量（医疗辅助、废物暂存、实验室）

• 15%–20%：中剂量（核实验室、反应堆周边）

• 25%–30%：高剂量（反应堆、乏燃料、强辐射区）

• 原则：剂量越高→硼含量越高；优先硼 10 富集（≥90%），热中子吸收效率是天然硼的 3–5 倍。

• 避坑：拒绝虚标含量。

2. 板材厚度（屏蔽当量）

• 低剂量：10–30mm

• 中剂量：30–80mm

• 高剂量：80–150mm

3. 密度与均匀性

• 密度：0.95–1.2 g/cm³（随硼含量上升）

• 关键：硼粉分散均匀，无团聚、无分层、无白点；均匀性差会导致局部屏蔽失效。

•


• 二、基材与力学性能（决定寿命）

1. 基材类型（必须 UHMWPE）

• 必须：超高分子量聚乙烯（UHMWPE），分子量≥150 万（优选≥300 万）

• 严禁：普通 PE、再生料（韧性差、易脆裂、屏蔽不稳）

• 验证：看密度（0.93–0.94 原生）、冲击强度（>100 kJ/m²）、加热无异味。

2. 力学指标（必看）

• 拉伸强度：≥20 MPa

• 弯曲模量：≥800 MPa

• 缺口冲击：≥100 kJ/m²（-196℃不脆）

• 热变形温度：≥90℃（0.45 MPa）

• 吸水率：24h ≤0.01%（防吸水失效）

•


• 三、工艺与改性（适配工况）

1. 成型工艺

• 模压：密度均匀、屏蔽稳定，适合厚板、高硼、重载（优先）

• 挤出：效率高、成本低，适合薄板、低硼、通用场景

2. 改性（按需加）

• 抗辐照：核环境长期使用（累计剂量≥100 kGy）

• 抗 UV / 黑色：户外防老化

• 阻燃：氧指数≥26%（核安全要求）

• 抗静电：粉尘 / 防爆场景

•


• 四、安装与尺寸（影响效果）

• 尺寸：标准1000×2000、1200×2400 mm，可定制

• 拼接：留1%–2% 热胀间隙，用沉头螺栓 + 长圆孔防胀裂

• 固定：严禁单点受力，保证板面平整、无翘曲

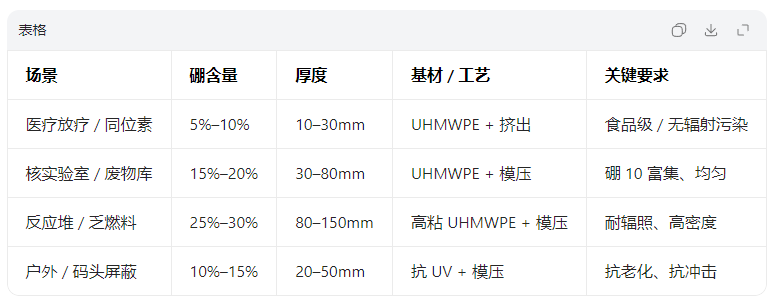

五、场景选型速查表
